стеллажи. термины и определения
Подписаться на разделСТЕЛЛАЖИ . ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
ГОСТ ГОСТ 18338-73 устанавливает следующие термины :
Стеллаж
- гравитационный
- консольный
- неразборный
- передвижной
- сборно-разборный
- с настилом
- стационарный
- элеваторный
Формулировки ГОСТа в наше время устарели.
Ниже приводятся наименования и назначение видов стеллажей применяющихся в настоящее время. Однако термины и определения носят не устоявшийся характер и требуют упорядочения.
Встречающиеся в статьях и других документах термины:
СТЕЛЛАЖИ АРХИВНЫЕ
Архивные стеллажи предназначены для хранения документов. Они могут комплектоваться дверцами, разделителями и т. п. Передвижные стеллажи служат для экономии площади склада за счет ликвидации проходов.
В т.ч. полочные, передвижные, шкафы
СТЕЛЛАЖИ СКЛАДСКИЕ
могут быть сварные и сборно-разборные
на болтовых соединениях или на зацепах
СТЕЛЛАЖИ ПОЛОЧНЫЕ
Стеллажи с настилами , различаются по допустимой нагрузке на полку на легкие до 50кг на полку , средние 100-200 кг. И тяжелые от 300 кг на м2.
Разновидность полочных стеллажей – стеллажи с наклонными полками, или с роликовыми наклонными полками
Виды настилов: ДСП, перфорированные настилы, сплошные металлические полки, решетки
СТЕЛЛАЖИ ДЛЯ ПОДДОНОВ (ПАЛЛЕТНЫЕ )
предназначены для хранения грузов упакованных или уложенных на поддоны (паллеты)
- стеллажи для поддонов фронтальные наболее употребительное наименование фронтальные, предназначены для хранения товара упакованного или уложенного на паллеты с загрузкой паллет по одной в глубину с фронта стеллажа
- стеллажи для поддонов набивные, глубинные (драйв ин, въездные) – пространственная конструкция состоящая из стеллажных рам и полок связанная поверху и по торцу раскосами, образующая несколько каналов в которые последовательно укладываются паллеты по принципу «первый пришел последний ушел». Применяется для товара с малой номенклатурой. Иногда применяется термин «проходные»
- стеллажи для поддонов гравитационные - служат для хранения и обработки большого количества однородных грузов, позволяя разделить зоны загрузки и выгрузки. Операции загрузки-выгрузки могут осуществляться одновременно. Конструкция стеллажей реализует принцип «первый пришел – первый ушел», что актуально при хранении скоропортящейся продукции. Отсутствие межстеллажных проходов позволяет максимально использовать объем склада.
- стеллажи для поддонов с шаттлами – новый тип стеллажей работающий по принципу «первый пришел последний ушел». Шаттл (тележка перемещаемая погрузчиком, краном-штабелером или другим механизмом) въезжает на этаже по направляющим в канал под паллетами
- стеллажи для поддонов комбинированные ( например для укладки двух поддонов вглубь стеллажа)
- стеллажи комбинированные поддоно – полочные (кэш энд керри)
- стеллажи для поддонов передвижные
- стеллажи для поддонов сквозные для кранов-штабелеров
МЕЗОНИНЫ
многоярусные стеллажи с лестничными пролетами и переходами.
Мезонин - это многоуровневая стеллажная система (от итал. Mezzanine - полуэтаж, надстройка). Также иногда пользуются термином стеллажи этажные. Стеллажи мезонинного типа конструируются на базе стандартных паллетных или полочных стеллажей и дополнительных элементов: лестниц, межуровневых перекрытий, ограждений
На мезонинах помимо складов можно размещать офисы, раздевалки, подсобные помещения, зоны комплектации.
Конструкции мезонинов собираются на болтах, реже – на зацепах, так как необходимости в быстром изменении уровней в этом случае нет.
В отличие от других видов стеллажей мезонины не являются серийной продукцией.
Несмотря на один и тот же набор элементов, каждый раз это совершенно разные конструкции, разработанные в соответствии с требованиями заказчика.
- мезонинные комбинированные (внизу паллеты, наверху полки0
СТЕЛЛАЖИ КОНСОЛЬНЫЕ
предназначены для складирования длинномеров уложенных на консоли поштучно, пакетированных или в спец. таре. Стеллажи бывают одно и двухсторонними, имеют консоли горизонтальные со съемными упорами или переустанавливаемые на отрицательный угол. Длина консолей не должна превышать вылета основания ствола, а горизонтальные консоли должны иметь строительный подъем.
СТЕЛЛАЖИ ЭЛЕВАТОРНЫЕ
Элеваторные стеллажи или патерностеры (по-русски – четки) устоявшееся название штангового вертикально-замкнутого цепного конвейера (элеваторного) известного под одноименным названием многокабинных лифтов, распространенных в начале 20 века. В настоящее время используется для складирования рулонных материалов, например, линолеума, или в качестве автоматизированных картотек с автоматическим вызовом нужного адресата. Бывают состоящими из одной вертикальной нитки или с несколькими нитками. Имеют синхронизаторы движения цепей и натяжные устройства цепей.
ДЕТАЛИ СТЕЛЛАЖЕЙ
- рама – вертикальная часть стеллажа состоящая из двух стоек, горизонтальных и диагональных связей. Рама может быть сварной и сборной. Стойки выполняются из прокатных профилей стандартного или специального сечения.
- стойка - вертикальная часть стеллажа, воспринимающая вертикальную нагрузку.
- балка (траверса) - деталь воспринимающая нагрузки от груза и связывающая рамы между собой по горизонтали.
- полка - горизонтальная плоскость, выполненная из металла, дерева или других материалов , применяемая вместо балок в легких стеллажах.
- настил - деталь или ряд деталей применяемых для расположения на них мелких товаров , укладывается на две балки.
- связь межстеллажная (спейсер, соединитель спаренных рядов) – деталь соединяющая два соседних ряда стеллажей.
- балка поперечная («накидушка») –деталь связывающая две балки стеллажа, обычно применяется для усиления настила
- ограничитель – деталь ограничивающая перемещение поддона за габарит ячейки
- отбойник - применяется для защиты стоек стеллажа от соприкосновения с погрузочной техникой
-защита торцевая - то же, что и отбойник только для защиты торцев стеллажей
- уровень складирования – высота и место складирования, измеряемая от уровня пола.
Ячейка – место для складирования грузов, ограниченное по бокам рамами стеллажа, перегородками на паре балок либо условно размеченное на полке.
Приглашаем всех желающих присоединиться к обсуждению темы. Возможно удастся выработать единый подход и выйти с предложением о создании стандарта (ГОСТ).
Фотогалерея статьи
ГОСТ ГОСТ 18338-73 устанавливает следующие термины :
Стеллаж
- гравитационный
- консольный
- неразборный
- передвижной
- сборно-разборный
- с настилом
- стационарный
- элеваторный
Формулировки ГОСТа в наше время устарели.
Ниже приводятся наименования и назначение видов стеллажей применяющихся в настоящее время. Однако термины и определения носят не устоявшийся характер и требуют упорядочения.
Встречающиеся в статьях и других документах термины:
СТЕЛЛАЖИ АРХИВНЫЕ
Архивные стеллажи предназначены для хранения документов. Они могут комплектоваться дверцами, разделителями и т. п. Передвижные стеллажи служат для экономии площади склада за счет ликвидации проходов.
В т.ч. полочные, передвижные, шкафы
СТЕЛЛАЖИ СКЛАДСКИЕ
могут быть сварные и сборно-разборные
на болтовых соединениях или на зацепах
СТЕЛЛАЖИ ПОЛОЧНЫЕ
Стеллажи с настилами , различаются по допустимой нагрузке на полку на легкие до 50кг на полку , средние 100-200 кг. И тяжелые от 300 кг на м2.
Разновидность полочных стеллажей – стеллажи с наклонными полками, или с роликовыми наклонными полками
Виды настилов: ДСП, перфорированные настилы, сплошные металлические полки, решетки
СТЕЛЛАЖИ ДЛЯ ПОДДОНОВ (ПАЛЛЕТНЫЕ )
предназначены для хранения грузов упакованных или уложенных на поддоны (паллеты)
- стеллажи для поддонов фронтальные наболее употребительное наименование фронтальные, предназначены для хранения товара упакованного или уложенного на паллеты с загрузкой паллет по одной в глубину с фронта стеллажа
- стеллажи для поддонов набивные, глубинные (драйв ин, въездные) – пространственная конструкция состоящая из стеллажных рам и полок связанная поверху и по торцу раскосами, образующая несколько каналов в которые последовательно укладываются паллеты по принципу «первый пришел последний ушел». Применяется для товара с малой номенклатурой. Иногда применяется термин «проходные»
- стеллажи для поддонов гравитационные - служат для хранения и обработки большого количества однородных грузов, позволяя разделить зоны загрузки и выгрузки. Операции загрузки-выгрузки могут осуществляться одновременно. Конструкция стеллажей реализует принцип «первый пришел – первый ушел», что актуально при хранении скоропортящейся продукции. Отсутствие межстеллажных проходов позволяет максимально использовать объем склада.
- стеллажи для поддонов с шаттлами – новый тип стеллажей работающий по принципу «первый пришел последний ушел». Шаттл (тележка перемещаемая погрузчиком, краном-штабелером или другим механизмом) въезжает на этаже по направляющим в канал под паллетами
- стеллажи для поддонов комбинированные ( например для укладки двух поддонов вглубь стеллажа)
- стеллажи комбинированные поддоно – полочные (кэш энд керри)
- стеллажи для поддонов передвижные
- стеллажи для поддонов сквозные для кранов-штабелеров

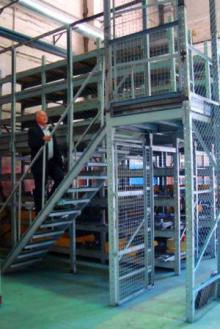

МЕЗОНИНЫ
многоярусные стеллажи с лестничными пролетами и переходами.
Мезонин - это многоуровневая стеллажная система (от итал. Mezzanine - полуэтаж, надстройка). Также иногда пользуются термином стеллажи этажные. Стеллажи мезонинного типа конструируются на базе стандартных паллетных или полочных стеллажей и дополнительных элементов: лестниц, межуровневых перекрытий, ограждений
На мезонинах помимо складов можно размещать офисы, раздевалки, подсобные помещения, зоны комплектации.
Конструкции мезонинов собираются на болтах, реже – на зацепах, так как необходимости в быстром изменении уровней в этом случае нет.
В отличие от других видов стеллажей мезонины не являются серийной продукцией.
Несмотря на один и тот же набор элементов, каждый раз это совершенно разные конструкции, разработанные в соответствии с требованиями заказчика.
- мезонинные комбинированные (внизу паллеты, наверху полки0
СТЕЛЛАЖИ КОНСОЛЬНЫЕ
предназначены для складирования длинномеров уложенных на консоли поштучно, пакетированных или в спец. таре. Стеллажи бывают одно и двухсторонними, имеют консоли горизонтальные со съемными упорами или переустанавливаемые на отрицательный угол. Длина консолей не должна превышать вылета основания ствола, а горизонтальные консоли должны иметь строительный подъем.
СТЕЛЛАЖИ ЭЛЕВАТОРНЫЕ
Элеваторные стеллажи или патерностеры (по-русски – четки) устоявшееся название штангового вертикально-замкнутого цепного конвейера (элеваторного) известного под одноименным названием многокабинных лифтов, распространенных в начале 20 века. В настоящее время используется для складирования рулонных материалов, например, линолеума, или в качестве автоматизированных картотек с автоматическим вызовом нужного адресата. Бывают состоящими из одной вертикальной нитки или с несколькими нитками. Имеют синхронизаторы движения цепей и натяжные устройства цепей.
ДЕТАЛИ СТЕЛЛАЖЕЙ
- рама – вертикальная часть стеллажа состоящая из двух стоек, горизонтальных и диагональных связей. Рама может быть сварной и сборной. Стойки выполняются из прокатных профилей стандартного или специального сечения.
- стойка - вертикальная часть стеллажа, воспринимающая вертикальную нагрузку.
- балка (траверса) - деталь воспринимающая нагрузки от груза и связывающая рамы между собой по горизонтали.
- полка - горизонтальная плоскость, выполненная из металла, дерева или других материалов , применяемая вместо балок в легких стеллажах.
- настил - деталь или ряд деталей применяемых для расположения на них мелких товаров , укладывается на две балки.
- связь межстеллажная (спейсер, соединитель спаренных рядов) – деталь соединяющая два соседних ряда стеллажей.
- балка поперечная («накидушка») –деталь связывающая две балки стеллажа, обычно применяется для усиления настила
- ограничитель – деталь ограничивающая перемещение поддона за габарит ячейки
- отбойник - применяется для защиты стоек стеллажа от соприкосновения с погрузочной техникой
-защита торцевая - то же, что и отбойник только для защиты торцев стеллажей
- уровень складирования – высота и место складирования, измеряемая от уровня пола.
Ячейка – место для складирования грузов, ограниченное по бокам рамами стеллажа, перегородками на паре балок либо условно размеченное на полке.
Приглашаем всех желающих присоединиться к обсуждению темы. Возможно удастся выработать единый подход и выйти с предложением о создании стандарта (ГОСТ).
